Beskrivning

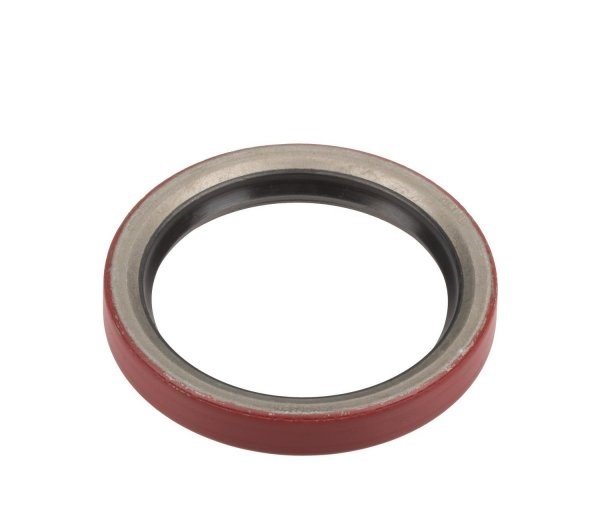

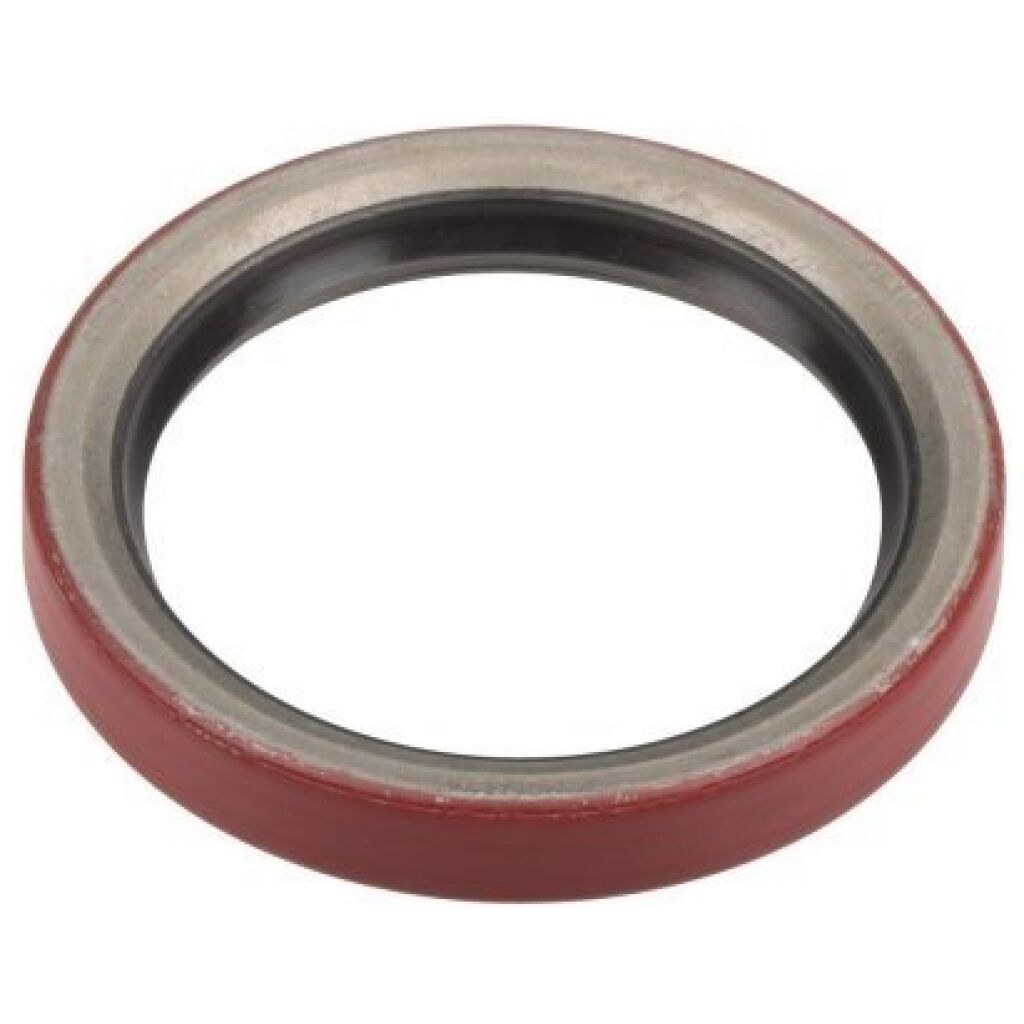

Federal-Mogul / National Oil Seals 2822V
Ny högtemperaturtätning till tung manuell växellåda från äldre lager (NOS). National 2822V används i flera Mack-växellådor som tätning kring ingående axel, huvudaxel eller bakre utgående axel beroende på växellådsmodell.
Bokstaven V markerar högtemperaturutförandet i fluorelastomer (FKM/Viton). Tätningen ska därför inte förväxlas med en enklare nitriltätning med liknande huvudmått.
MÅTT – NATIONAL 2822V
Axeldiameter / inre diameter: 52,38 mm (2,062 tum)
Nominell husdiameter: 76,20 mm (3,000 tum)
Packboxens faktiska ytterdiameter: 76,33 mm (3,005 tum)
Bredd / djup: 9,53 mm (0,375 tum)
UTFÖRANDE
National konstruktionstyp: 96
Serie: 2000
Material: Fluorelastomer FKM / Viton
Tätningstyp: Fjäderbelastad flerläppstätning
Innerkapsling: Ja
Ytterhölje: Metall med National Redicoat-beläggning
Kontinuerligt temperaturområde: cirka -40 till +204 °C
Maximal angiven axelhastighet: cirka 3 000 ft/min
VERIFIERADE MACK-VÄXELLÅDOR
TRQ-7220 / TRQL-7220
TRL-1076 och TRL-1078
TRXL-107 och TRXL-1070/1071-varianter
TRDL / TRDLG-1070
TRTXL-107 och TRTXL-1070-varianter
T2050, T2060, T2070, T2080, T2080B, T2090, T2100, T2110, T2130 och T2180
T309L, T310, T310M, T313L och T318L
I katalogerna förekommer National 2822V som exempelvis input shaft seal, mainshaft seal, driveshaft rear seal eller tätning till ingående axeldrev. Monteringspositionen måste därför fastställas från den aktuella Mack-växellådans modell och reservdelskatalog.
KORSREFERENSER
SKF / Chicago Rawhide: 20596, 20599, CR20599
Mack: 88AX390P2, 88AX390P3, 88AX400, 88AX452, 88AX454, 25632356
Fel-Pro: 60810
Neapco: 20599
PAI: GOS6720, GOS-6720, S6720
Fortpro: F123220, F2822V
Aftermarket: EM67200, FS2822V, N20599, NA2822V, NT2822V, RNT2822V
VIKTIGT OM MÅTTANGIVELSER
Vissa eftermarknadslistningar anger ungefär 1,98 eller 2,00 tum som fri läppdiameter. National/Timkens styrande axelmått är 2,062 tum / 52,38 mm. Använd axelmåttet och inte den omonterade gummiläppens fria öppning vid identifiering.
Kontrollera alltid växellådsmodell, Mack-originalnummer, monteringsposition, axeldiameter, husdiameter, faktisk ytterdiameter, bredd och material mot den demonterade tätningen före köp.
