Beskrivning
Federal-Mogul / National Oil Seals 39809

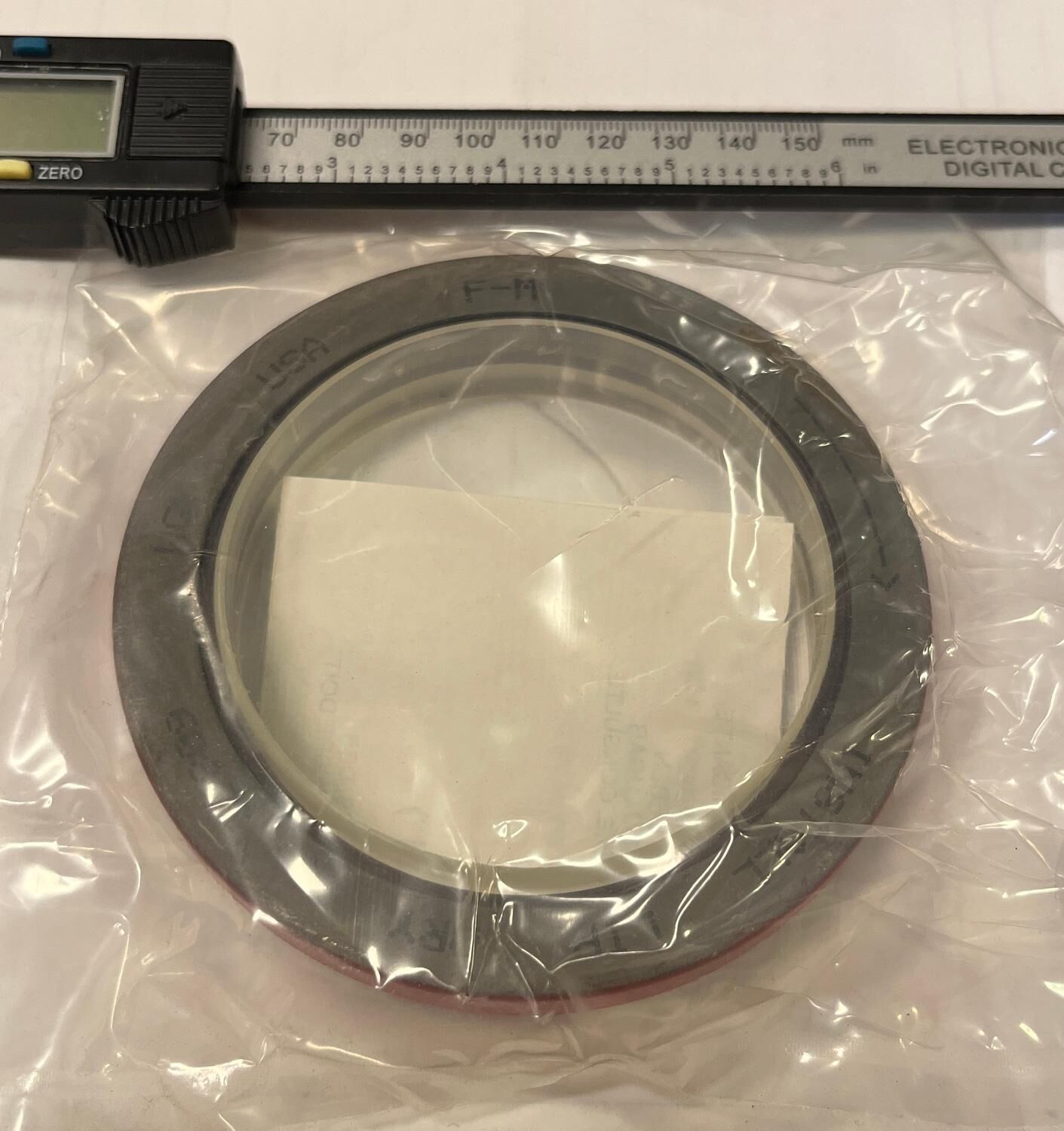

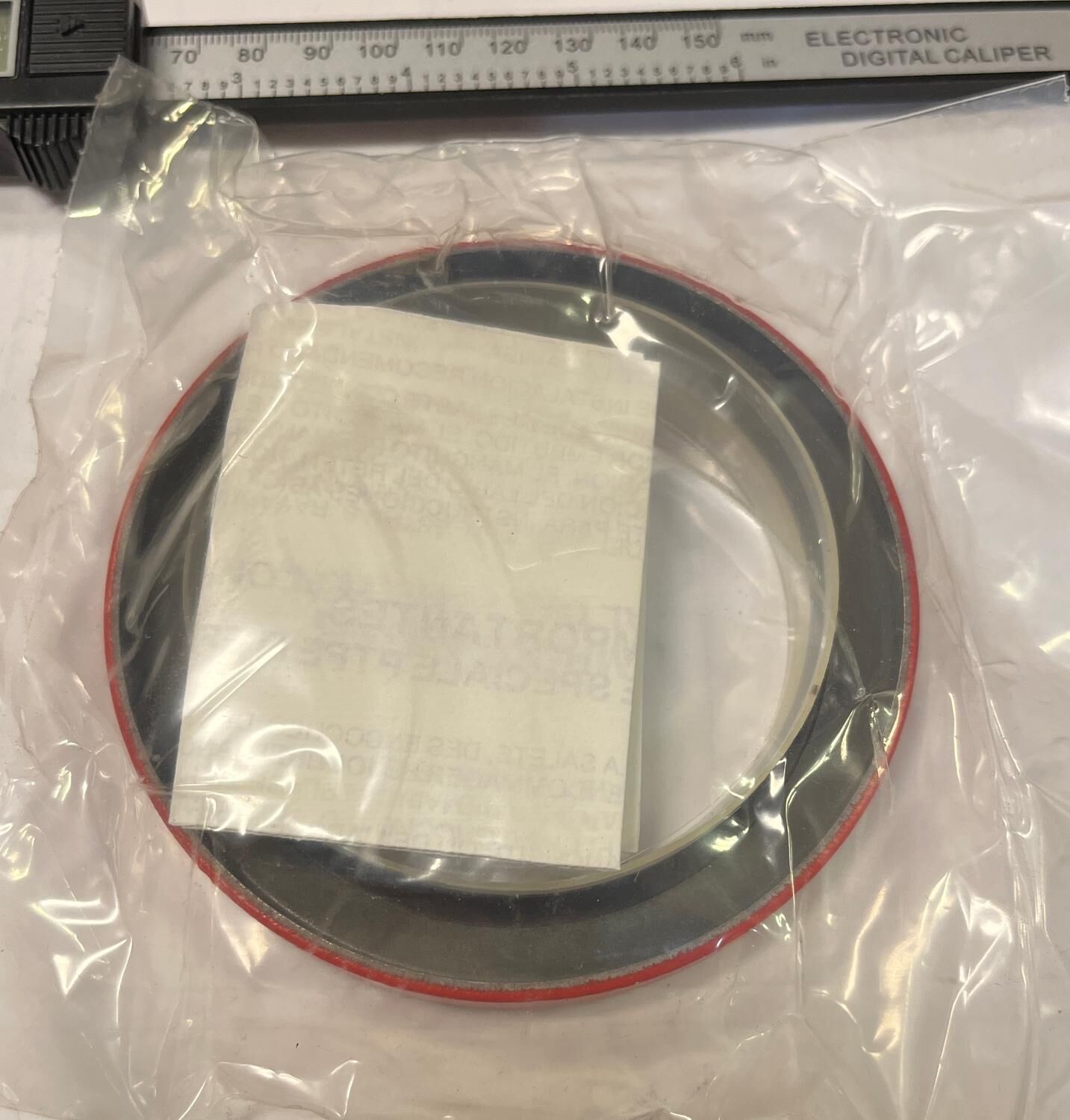

Ny främre vevaxelpackbox från äldre lager (NOS). National 39809 är en riktningsbestämd PTFE-tätning för äldre Cummins-dieselmotorer. Den korsar till Cummins 3010457 och används bland annat på berörda NH220-, N743-, NT855-, V/VT378-, V/VT504- och V/VT555-motorer. Den förekommer därför i vissa äldre Dodge- och Ford-lastbils- och industrimotorapplikationer med dessa Cummins-motorer.
MÅTT – NATIONAL 39809
Axeldiameter / nominell inre diameter: 79,38 mm (3,125 tum)
Nominell husdiameter: 104,78 mm (4,125 tum)
Packboxens faktiska ytterdiameter: 104,90 mm (4,130 tum)
Bredd / djup: 11,10 mm (0,437 tum)
UTFÖRANDE
National konstruktionstyp: W-H
Serie: 39000
Material: PTFE / Teflon
Tätningstyp: Fjäderlös enkelläpp
Hydrodynamisk läpp: Medurs spiral, CW
Ytterhölje: Metall
PTFE-läppen är normalt mindre än axeldiametern i fritt tillstånd och formas mot vevaxeln vid korrekt montering. Tätningen är riktningsbestämd och ska monteras för vevaxelns normala rotation. Använd lämplig monteringshylsa och montera den torr om inte motortillverkarens instruktion uttryckligen anger något annat.
DIREKTA KORSREFERENSER
SKF / Chicago Rawhide: 31247, CR31247
Cummins: 3010457, 212227, 3020547, 551514
Corteco: 49360303
FP Diesel: FP-3010457, FP-3020547, FP-212227, FP-551514
PAI: 136008
NAPA: NOS31247
Victor Reinz: 47543
Sealed Power: N-31247, N-31179
Paccar: 31247CHR
MOTORPASSNING
Cummins NH220 – främre vevaxel, berörda utföranden
Cummins N743 – främre vevaxel, berörda utföranden
Cummins NT855 – främre vevaxel, berörda utföranden
Cummins V/VT378 – främre vevaxel
Cummins V/VT504 – främre vevaxel
Cummins V/VT555 – främre vevaxel
Cummins 3010457 anges för tidiga utföranden med konisk vevaxelnos. Samma motorfamilj kan använda andra främre vevaxelpackboxar beroende på vevaxel och kåpa. Kontrollera därför alltid Cummins-numret, vevaxelutförandet, spiralriktningen och samtliga mått mot den demonterade tätningen.
RÄTTELSE AV BEFINTLIG PRODUKTDATA
Den tidigare produktsidan anger 4,14×2,93×0,43 tum. Det stämmer inte med National- och Timken-katalogen. Korrekt nominellt mått är 3,125×4,125×0,437 tum, motsvarande 79,38×104,78×11,10 mm. Numret 03092 har inte kunnat verifieras som en korsreferens och har därför inte importerats.
