Beskrivning
GM Original 22531277

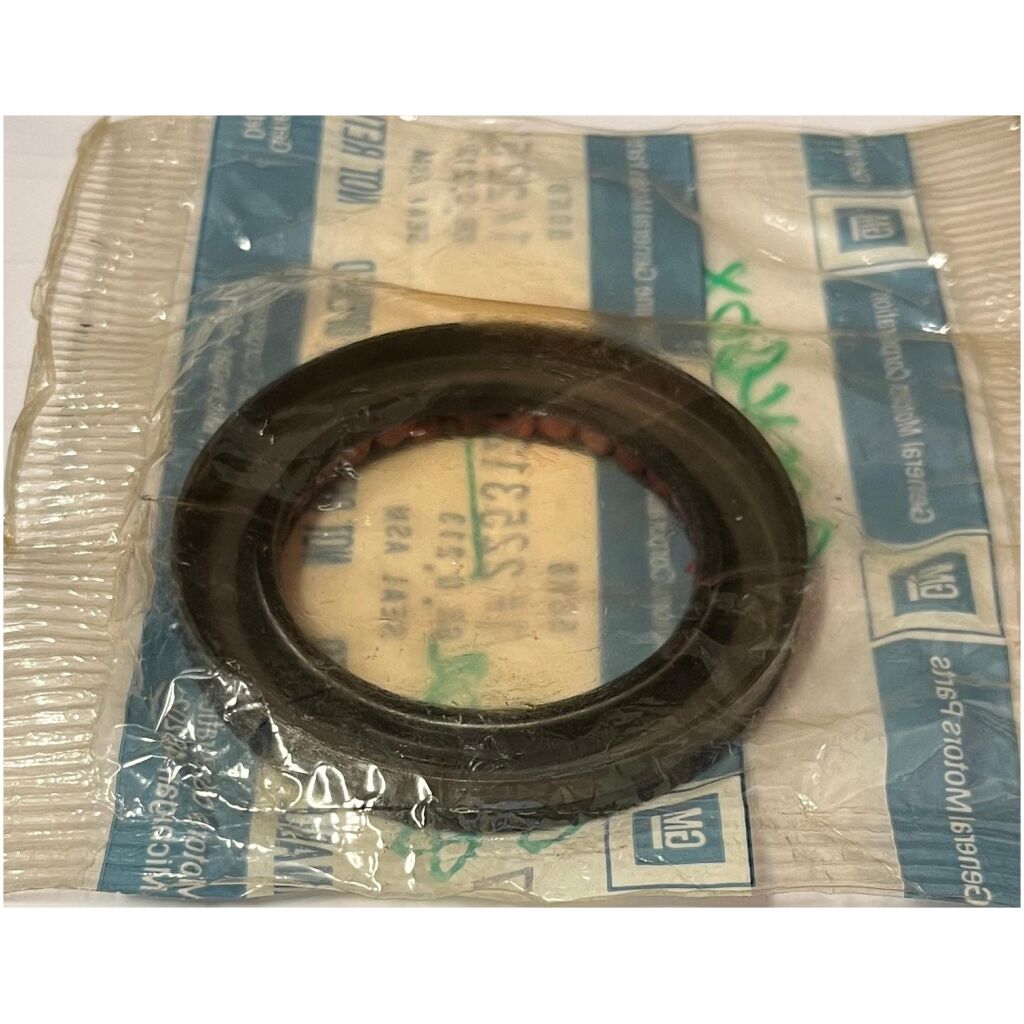

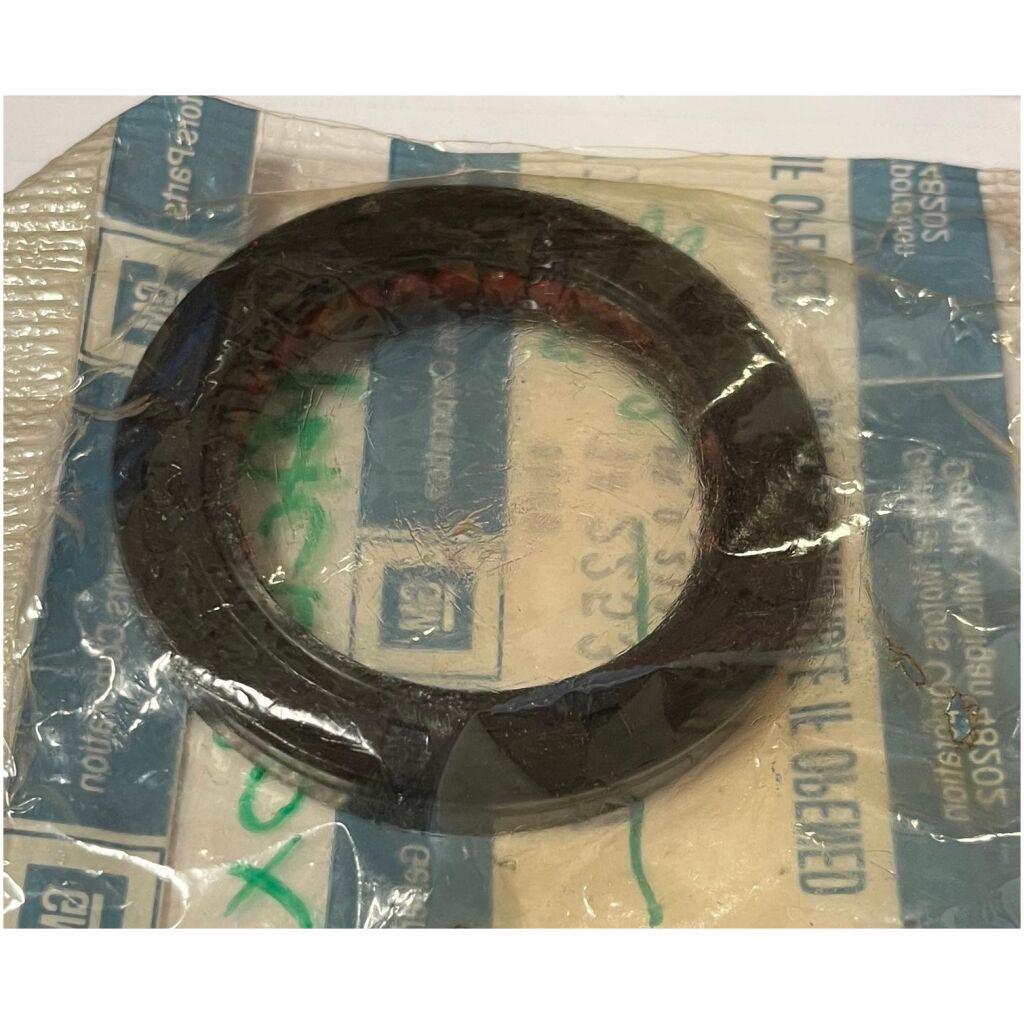

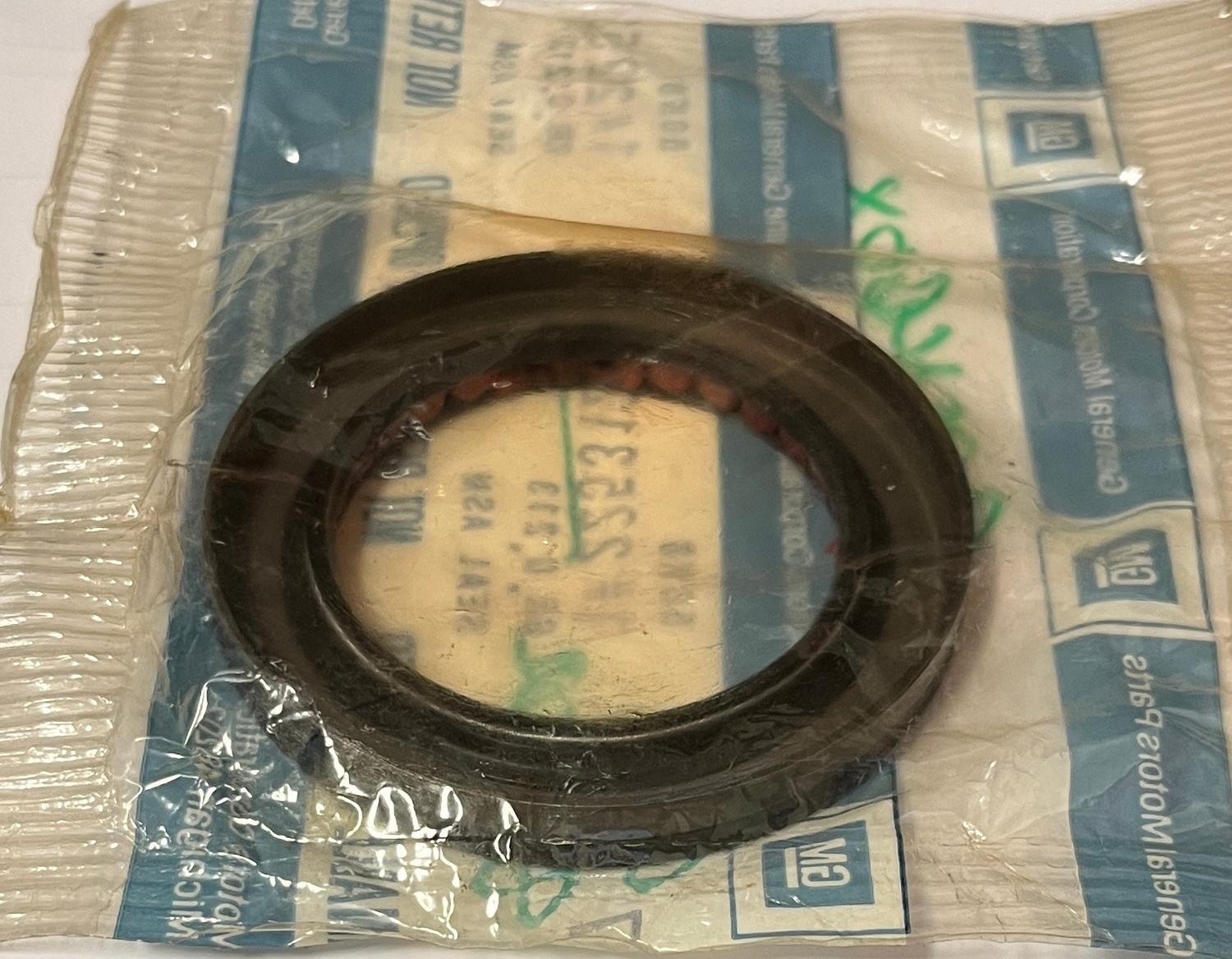

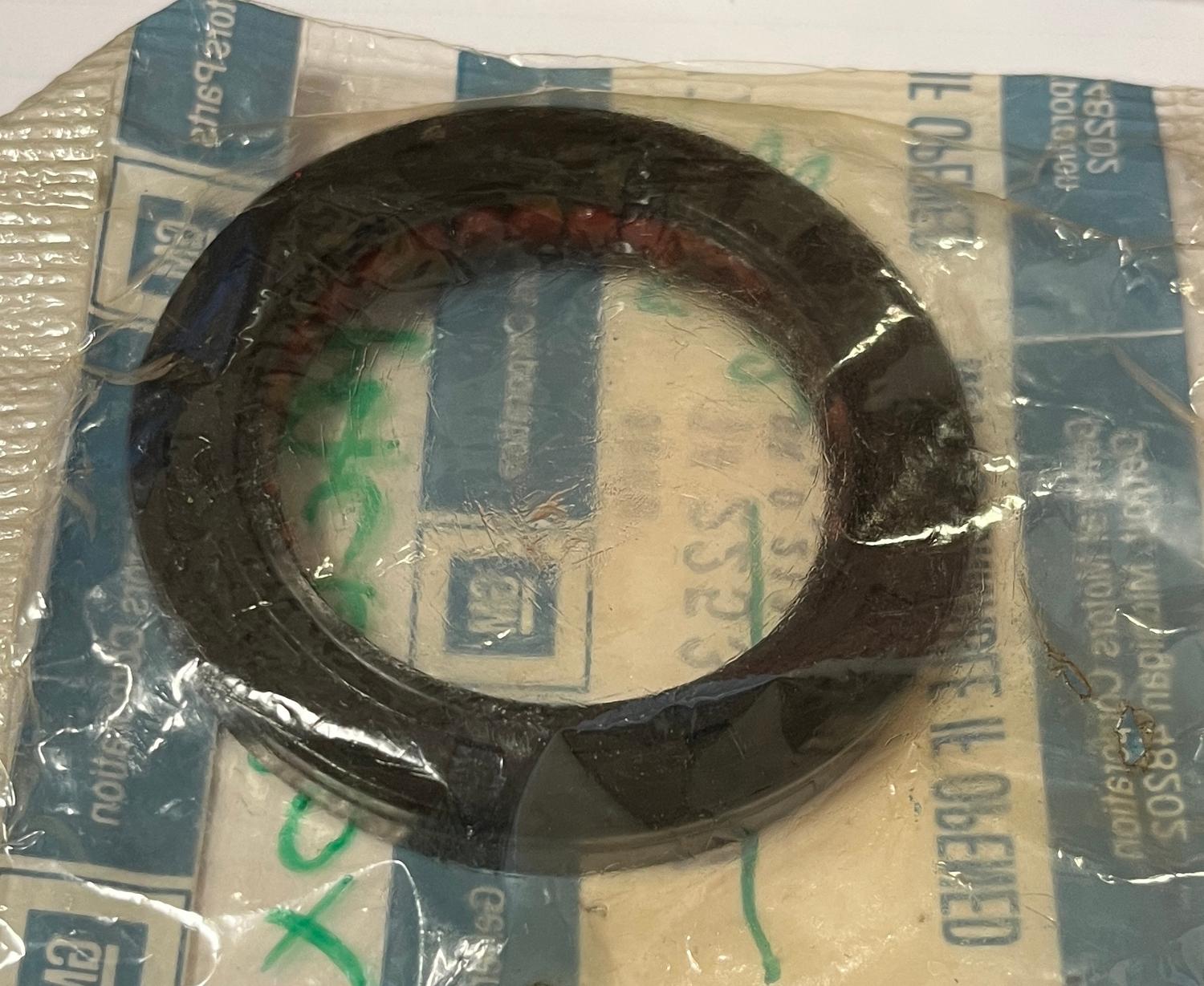

Ny främre vevaxelpackbox från äldre lager (NOS). Tätningen sitter i motorns främre kåpa runt vevaxeln och begränsar motoroljeläckage vid vevaxelns främre utgång. GM-numret är utgånget men korsas direkt till ACDelco 296-03 och National / Timken 320259.
MÅTT – DIREKT ERSÄTTARE NATIONAL 320259
Axeldiameter / inre diameter: 50,93 mm (2,005 tum)
Nominell husdiameter: 73,10 mm (2,878 tum)
Packboxens faktiska ytterdiameter: 73,36 mm (2,888 tum)
Bredd / djup: 8,64 mm (0,340 tum)
GM-katalogen anger ytterdiametern som cirka 73,33–73,61 mm. Måtten ovan kommer från den direkt korsrefererade National 320259 och ska jämföras med det fysiska GM-exemplaret före montering.
UTFÖRANDE – NATIONAL 320259-FAMILJEN
National konstruktionstyp: 32
Serie: 320000
Material: Fluorelastomer FKM
Tätningstyp: Fjäderbelastad radialtätning
Helix: Medurs spiral för främre vevaxel
Ytterhölje: Metall
Temperaturområde: cirka -40 till +204 °C
Maximal generell axelhastighet: cirka 3 000 ft/min
VIKTIGT OM SKF-ALTERNATIVEN
SKF / Chicago Rawhide 19884 och 19887 används som funktionella ersättare men har nominellt 50,80×73,03×7,95 mm. SKF 19884 är en fjäderbelastad FKM-tätning med enkel Wave-läpp, medan SKF 19887 är en NBR-tätning med extra dammläpp. De är därför inte exakt konstruktions- eller dimensionsidentiska med National 320259.
ORIGINALNUMMER OCH KORSREFERENSER
ACDelco: 296-03, 29603
General Motors: 22531277, 22545260
National / Timken: 320259
SKF / Chicago Rawhide: 19884, 19887
Victor Reinz: 48176
Ajusa: 15085200
PASSNING
BUICK
Skylark 1988–1998 – 2,3 eller 2,4 liters fyrcylindrig DOHC/Quad 4/Twin Cam.
CHEVROLET
Beretta 1990–1994 – 2,3 liters fyrcylindrig Quad 4.
Cavalier 1995–2002 – 2,3 eller 2,4 liters fyrcylindrig DOHC/Twin Cam.
Corsica 1990–1994 – GM-katalogiserad passning; kontrollera motor och RPO.
Malibu 1997–1999 – 2,4 liters fyrcylindrig Twin Cam.
OLDSMOBILE
Calais 1987 – 2,3 liters fyrcylindrig Quad 4.
Cutlass Calais 1988–1991 – 2,3 liters fyrcylindrig Quad 4.
Cutlass Supreme 1990–1991 – 2,3 liters fyrcylindrig Quad 4.
Achieva 1992–1998 – 2,3 eller 2,4 liters fyrcylindrig Quad 4/Twin Cam.
Alero 1999–2001 – 2,4 liters fyrcylindrig Twin Cam.
Silhouette 1993–1994 – GM-katalogiserad passning; kontrollera motor och RPO.
PONTIAC
Grand Am 1988–2001 – 2,3 eller 2,4 liters fyrcylindrig Quad 4/Twin Cam.
Grand Prix 1990–1991 – 2,3 liters fyrcylindrig Quad 4.
Sunfire 1995–2002 – 2,3 eller 2,4 liters fyrcylindrig DOHC/Twin Cam.
FÖRE KÖP
Kontrollera motorkod, GM-originalnummer, axeldiameter, husdiameter, bredd och läpputförande mot den demonterade tätningen. Produkten ska inte väljas enbart efter bilmärke och årsmodell.
