Beskrivning
ACDelco / GM Original Equipment 290-268

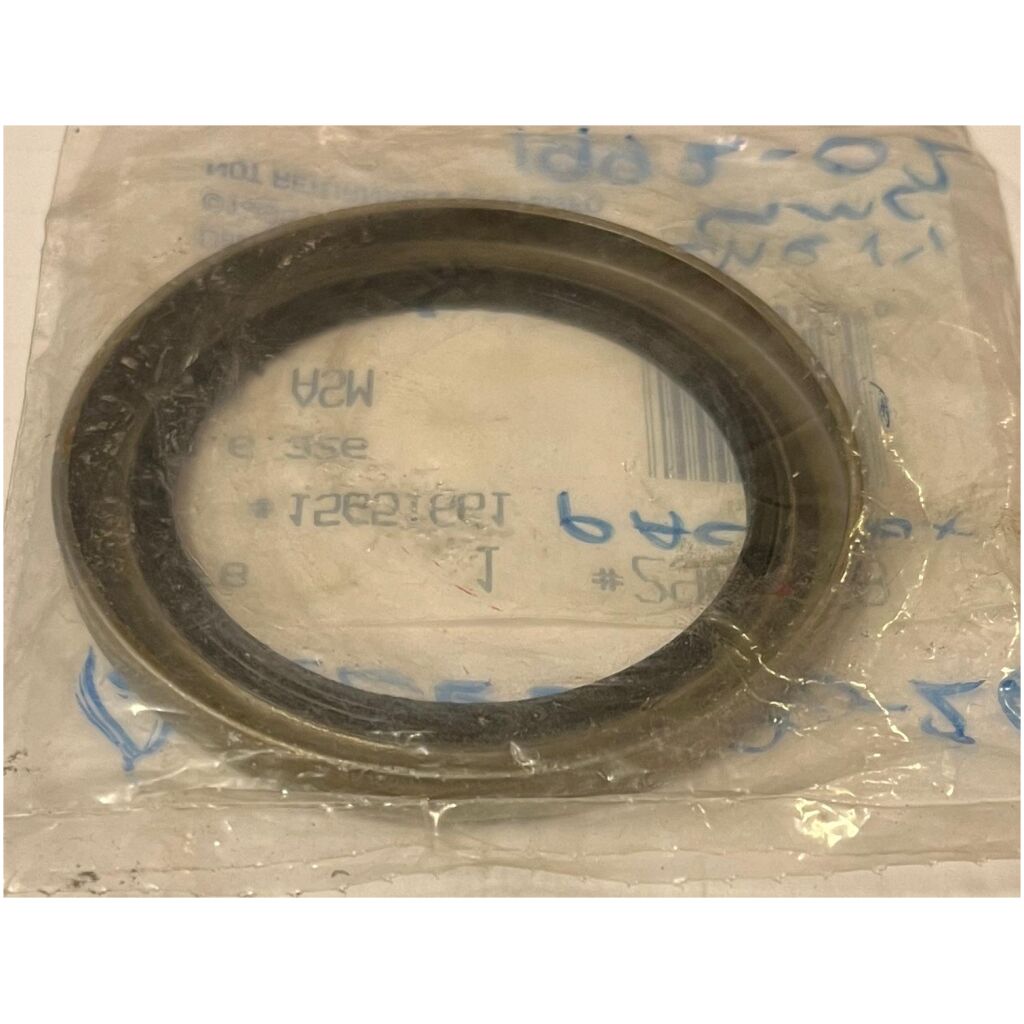

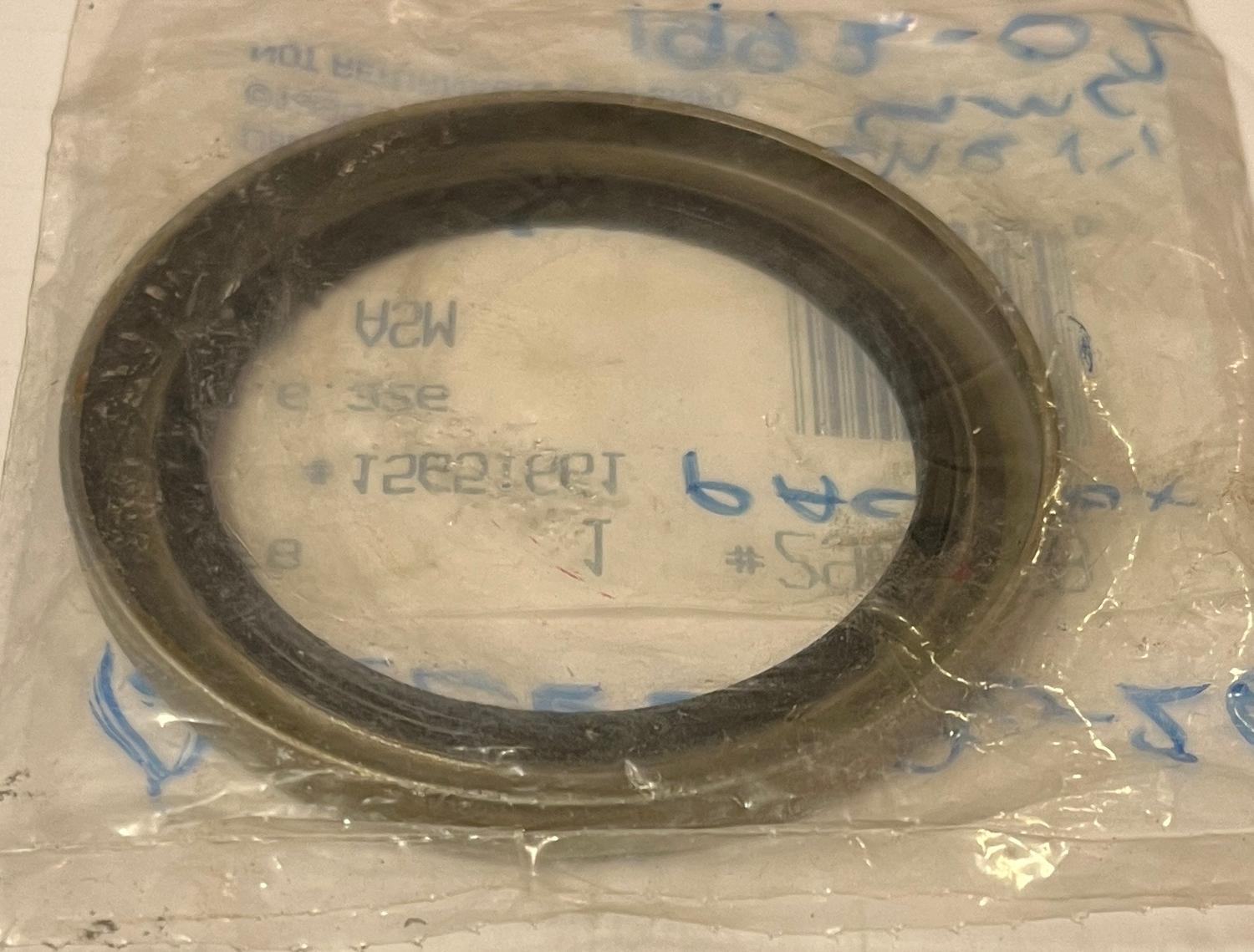

Ny främre inre hjullager- och hjulnavstätning från äldre lager (NOS). GM-originalnumret är 15651661. Tätningen används på utvalda tvåhjulsdrivna Chevrolet- och GMC-pickuper, vans, Suburban och chassibilar från 1992 till 2002.
MÅTT
Axeldiameter / inre diameter: 55,37 mm (2,180 tum)
Nominell nav-/husdiameter: 76,17 mm (2,999 tum)
Packboxens faktiska ytterdiameter: 76,30 mm (3,004 tum)
Bredd / djup: 6,35 mm (0,250 tum)
ACDelcos produktdata avrundar normalt axeldiametern till cirka 55,4–55,45 mm och hus-/ytterdiametern till 76,2 mm. De mer precisa presspassningsmåtten ovan kommer från den direkt korsrefererade National 4740-familjen.
UTFÖRANDE
Material: Gummi och stål
Tätningsmaterial i direkt ersättningsfamilj: Nitrilgummi NBR
Konstruktion: Fjäderlös flerläppstätning för fettretention
Ytterhölje / flänsmaterial: Stål
Form: Rund
National ersättningskonstruktion: typ 282, serie 4000
Temperaturområde för National 4740: cirka -40 till +107 °C
Maximal angiven axelhastighet för National 4740: cirka 2 000 ft/min
MONTERINGSPLATS
System: Främre hjulnav / hjullager
Position: Fram, inre
GM-katalogerna visar olika sidangivelser beroende på modell och katalogillustration. Vissa utföranden använder även GM 15651660 / ACDelco 290-269. Beställ därför efter VIN och jämför den demonterade tätningen; utgå inte från att 290-268 automatiskt används på båda sidor.
VERIFIERADE ORIGINALNUMMER OCH KORSREFERENSER
General Motors: 15651661, 15655172
National / Timken: 4740
National senare utbytesfamilj: 8974S
SKF / Chicago Rawhide: 21756, CR21756, 21759, 21771
NTN / BCA: NS4740
Centric Parts: 417.66008
FAG / Schaeffler: 4133140100, SS3140
Stemco: 4321769
Chrysler / Mopar: 52007661
RÄTTELSE AV ÄLDRE PRODUKTTEXT
National-numret är 4740, inte 5740. Den tidigare angivelsen NAS5740 ska därför inte användas som korsreferens.
PASSNINGSAVGRÄNSNING
Passningen gäller främst 2WD-fordon med coil-spring-framvagn. Utföranden med 15 000 lb GVWR och I-beam-framaxel använder normalt en annan tätning eller tätningssats. Kontrollera totalvikt, bromssystem, framaxelutförande, VIN, originalnummer och mått före köp.
