Beskrivning

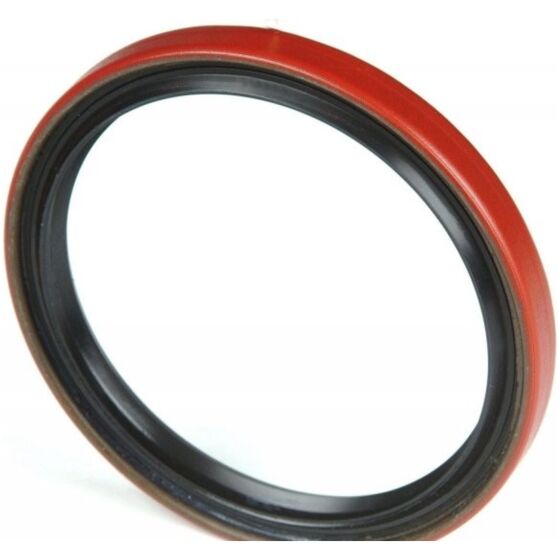

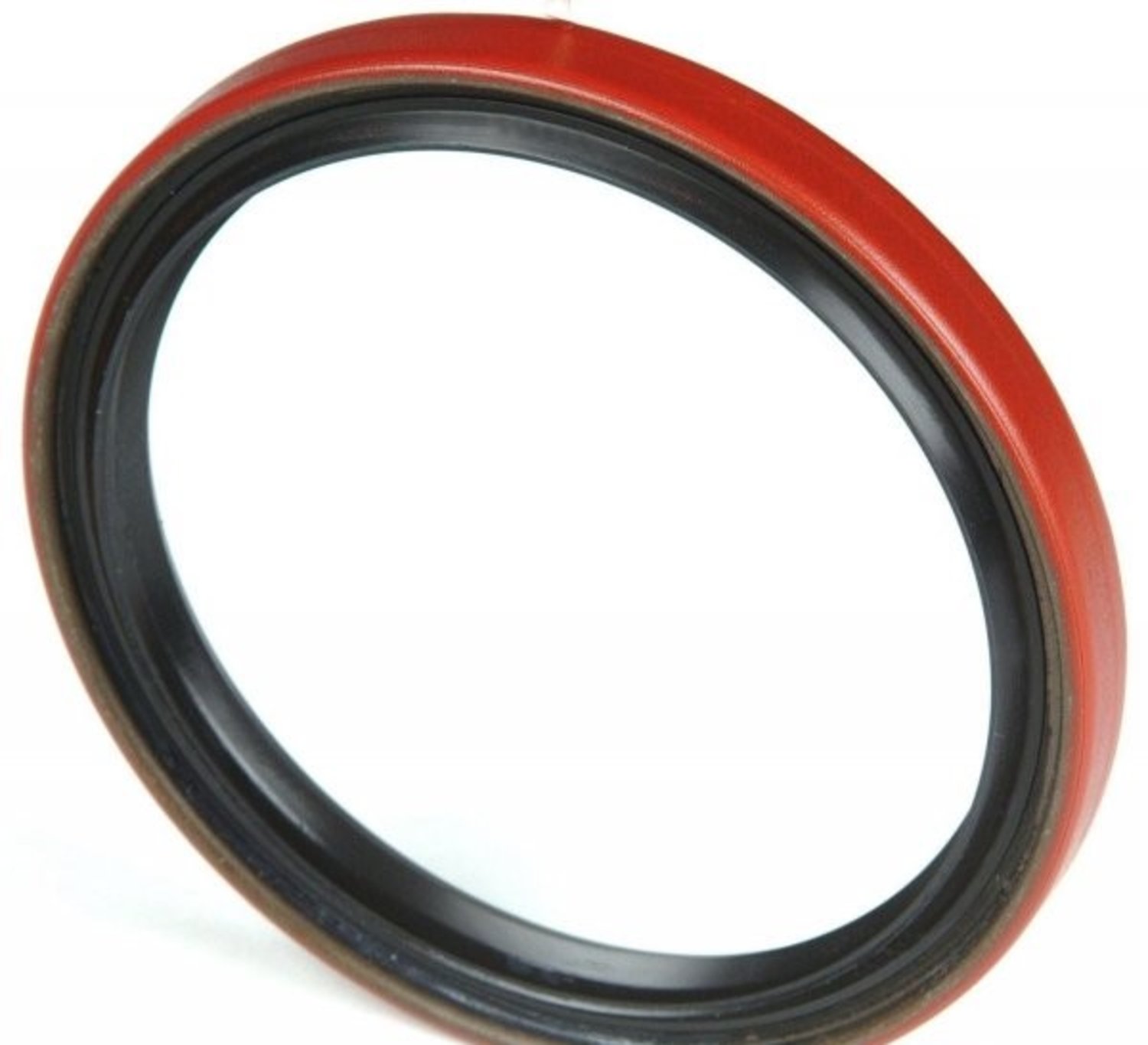

National Oil Seals 2003
Ny växellåds-/drivaxeltätning från äldre lager (NOS). Det äldre National-numret 2003 ersätts i Timkens korsreferenskatalog av National 2003N. Tätningen används huvudsakligen som packbox kring utgående drivaxel i manuell växellåda eller transaxel.
MÅTT FÖR ÄLDRE NATIONAL 2003 / KATALOGUTFÖRANDE 2003N
Axeldiameter / inre diameter: 36,00 mm (1,417 tum)
Nominell husdiameter: 55,00 mm (2,165 tum)
Packboxens faktiska ytterdiameter: 55,09 mm (2,169 tum)
Bredd / djup: 11,10 mm (0,437 tum)
VIKTIGT OM BREDDEN
National/Timkens industriella katalog och flera amerikanska produktregister anger 11,10 mm / 0,437 tum för 2003N. Vissa senare automotive-listningar anger i stället 6,50 mm / 0,256 tum. Eftersom detta exemplar är märkt med det äldre numret 2003 används originalkatalogens bredd 11,10 mm i produktdata. Mät alltid det fysiska NOS-exemplaret före publicering och kontrollera bredden mot originaltätningen före montering.
UTFÖRANDE
National konstruktionstyp: 47
Material: Nitrilgummi NBR
Tätningstyp: Fjäderbelastad tätning
Redicoat-beläggning: Ja enligt 2003N-katalogutförandet
Användningsområde: Manuell växellådas/transaxelns utgående axel
Temperaturområde för nitrilutförandet: cirka -40 till +107 °C
DIREKTA KORSREFERENSER
National / Timken: 2003N, 14494
SKF / Chicago Rawhide: 14021, 14030
General Motors: 14092900
NOK: AH2083H, AH2083-E0
Beck/Arnley: 052-3529
Mitsubishi: MB092436
Paccar: 14021CHR
Navistar: CR14021
VERIFIERAD HUVUDPASSNING
CHEVROLET
Lumina 1991-1992 – manuell 5-växlad Getrag 284
OLDSMOBILE
Cutlass Supreme 1991 – berörd manuell transaxel
PONTIAC
Grand Prix 1991 – berörd manuell transaxel
CHRYSLER
TC by Maserati 1989-1991 – berörd 5-växlad manuell transaxel
NISSAN
F10 1976-1978 – manuell transaxel
310 1979-1981 – manuell transaxel
Senare 2003N-kataloger visar även fler Ford-, Mercury-, Infiniti- och Nissan-applikationer där tätningens benämning och position varierar mellan växellåda, drivaxel och hjulaxel. Dessa bredare ersättningsapplikationer har inte lagts in som strukturerad passning för det äldre 2003-exemplaret utan ytterligare kontroll.
Kontrollera alltid växellådstyp, originalnummer, axeldiameter, husdiameter, faktisk ytterdiameter, bredd och läppkonstruktion mot den demonterade tätningen före köp.
GTIN
Exakt GTIN för det äldre National 2003-exemplaret har inte verifierats. UPC 053893440590 tillhör den senare Timken/National 2003N-förpackningen och har därför inte lagts som produktens GTIN.
